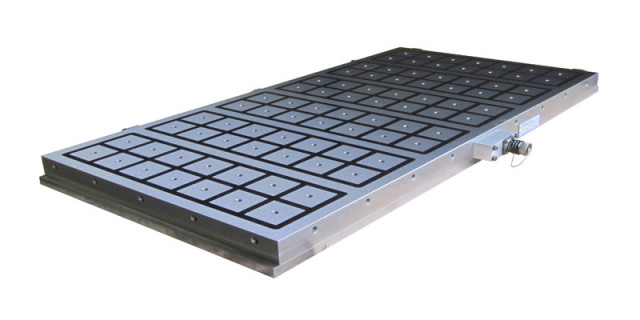

Plateau magnétique électropermanent de fraisage pôles carrés type TURBOMILL50SQ
print
REF 10.33.50.SQ1
  • Braillon Elektro Permanent Fräsmagnetplatte
  • Braillon Elektro Permanent Fräsmagnetplatte
  • Braillon Elektro Permanent Fräsmagnetplatte
  • Braillon Elektro Permanent Fräsmagnetplatte

Plateau magnétique électropermanent de fraisage pôles carrés type TURBOMILL50SQ

    • Pôles carrés/ p=50x50 mm
    • Grande Force d'Attraction
    • Construction robuste
    • Construction étanche

. Système magnétique électropermanent compensé à double circuit energétique
. Champ magnétique puissant et homogène sur toute la surface du plateau
Faible hauteur de champ magnétique
Sécurité totale : maintien des pièces en cas de coupure de courant
. Pas polaire : acier + résine - taraudages M8 sur tous les poles
. Idéal pour opération de fraisage lourd: ébauches et finitions
.
Construction robuste taillée dans la masse assurant stabilité et précision
. Groupe électronique et télécommande à commander séparément

Livré avec :

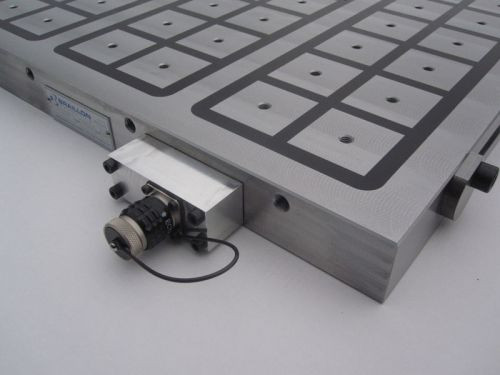

- 3, 6 ou 10 mètres de câble (longueur à définir), sortie avec connecteur débrochable étanche coté longitudinal

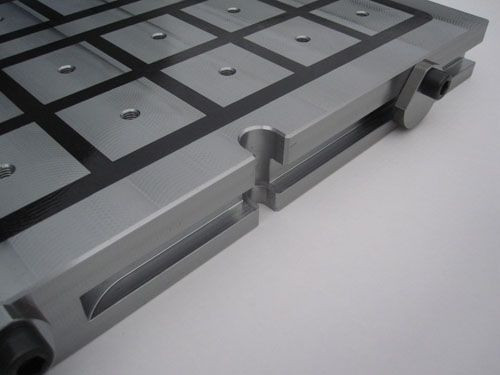

- Butées excentriques cotés longitudinal et transversal
- Brides de fixation
- Anneaux de manutention

  • Utilisation :
    • Fraisage
    • Perçage
    • Contournage
    • Surfaçage
  • Force par pôle :
    • 400 daN
  • Pas Polaire :
    • 50x50 mm
  • Usure possible face active :
    • 4 mm
  • Hauteur de champ magnétique :
    • 10 mm
  • Alimentation :
    • 340 VCC
Options :
- Autres dimensions sur demande
- Trous pour fixation sur table machine
- Position de la sortie du câble
- Plots fixes et mobiles pour surélever la pièce à usiner

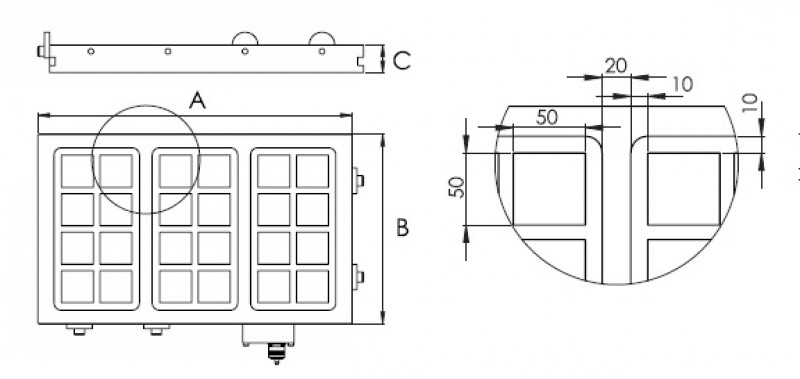

10-33-36296

D = Nbre pôles
Qté Libellé Poids en kg A B C D
10.33.50.SQ1.32032030,03203204316
10.33.50.SQ1.49029544,04902954324
10.33.50.SQ1.49042063,04904204336
10.33.50.SQ1.49047571,04904754342
10.33.50.SQ1.49057586,04905754348
10.33.50.SQ1.64029558,06402954332
10.33.50.SQ1.64042083,06404204348
10.33.50.SQ1.64047593,06404754356
10.33.50.SQ1.640575113,06405754364
10.33.50.SQ1.79529571,07952954340
10.33.50.SQ1.795420102,07954204360
10.33.50.SQ1.795475116,07954754370
10.33.50.SQ1.795575140,07955754380
10.33.50.SQ1.95029595,09502954348
10.33.50.SQ1.950420122,09504204372
10.33.50.SQ1.950475137,09504754384
10.33.50.SQ1.950575168,09505754396
