Aimant permanent annulaire en ferrite type AF 03
print
REF 80.03

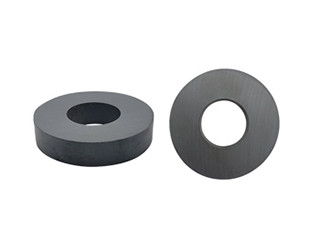

  • 80-03-web-36901

Aimant permanent annulaire en ferrite type AF 03

    • Aimant Ferrite

Les aimants ferrites isotrope ou anisotrope sont des céramiques inoxydables de couleur brune,
obtenues suivant le procédé de la métallurgie des poudres: pressage et frittage.
Le férrite est un matériau dur mais sensible aux chocs. La force portante est optimale lorsque
l'aimant est en contact avec une pièce en acier doux, propre et suffisamment épaisse.
Elle diminue pour les aciers alliés (fonte -30%), à cause d'un entrefer ou à cause d'une
élévation de température (-0.4% par degré à partir de 20°C).
Les aimants Ferrites ne sont pas usinables, on ne peut ni les couper ni les percer.
Le montage se fait par collage.
Aimanté suivant l'épaisseur
  • Utilisation :
    • ILS
    • Relai
    • Capteur
    • Fermeture
  • Température maxi d'utilisation :
    • 200 °C
  • Densité :
    • 4.8 gr/cm³
  • Résistance à la compression :
    • 500 N/mm²
  • Induction max. en surface :
    • 1500 G
Options :
Toutes dimensions sur demande
aimant ferrite annulaire

Qté Libellé Poids en kg A B C D
80.03-10x6x50.001210652N
80.03-12x3.8x3.50.002123.83.52.5N
80.03-13x4x30.001813432.5N
80.03-15x9x50.002715953N
------
80.03-24x11x80.014241185N
80.03-25x11x110.0252511116N
80.03-26x10x100.0212610106N
80.03-36x18x60.0303618615N
80.03-36x18x80.0453618819N
80.03-40x19x7.50.03540197.528N
80.03-40x22x60.0364022626N
80.03-45x22x60.0424522627N
80.03-45x22x8.50.05145228.528N
80.03-45x22x90.0574522928N
80.03-51x24x90.0725124930N
80.03-55x24x120.12555241235N
80.03-56x25x100.09556251033N
80.03-60x24.3x90.1056024.3931N
80.03-69.8x14.8x150.26569.814.81575N
80.03-72x32x100.20072321040N
80.03-72x32x120.21572321245N
80.03-72x32x180.32572321890N
80.03-102x51x140.3501025114125N
80.03-102x57x120.300102571290N
80.03-134x57x140.7751345714120N
80.03-134x57x201.1071345720140N
80.03-156x57x17.51.391565717.5160N
80.03-220x110x25.43.422011025.4195N
