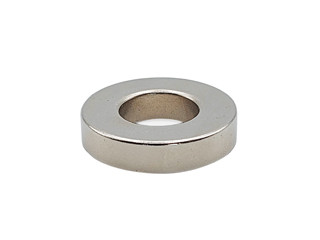

Aimant permanent annulaire en neodyme type AN 03
-
- Aimant Néodyme Fer-Bore
-
- Grande Force d'Attraction
-
- Aimant Néodyme Fer-Bore
-
- Grande Force d'Attraction
Les aimants Néodyme-Fer-Bore sont des aimants frittés composés de
poudre de Néodyme, de Fer et de Bore. Un traitement de surface est
indispensable à la protection contre la corrosion (Zinc-Nickel-Or-Epoxy)
Les Neodyme Fer Bore ont une énergie magnétique très élevée et une très
grande résistance à la démagnétisation. Ce sont des céramiques fragiles.
La force portante est optimale lorsque l’aimant est en contact avec une
pièce en acier doux, propre et suffisamment épaisse. Elle diminue pour
les aciers alliés (fonte –30%), à cause d’un entrefer ou à cause d’une
élévation de température importante (-0.11% par degré C)
Les aimants Neodymes ne sont pas usinables, on ne peut ni les couper ni les percer.
Le montage se fait par collage.
Aimanté suivant l'épaisseur
-
Utilisation :
- Relai
- Capteur
- Fermeture
- Séparation
- Fixation
-
Température maxi d'utilisation :
- 80 (150°) °C
-
Densité :
- 7.5 gr/cm³
-
Induction max. en surface :
- 5000 (N35) G
| Qté | Libellé | Poids en kg | A | B | C | D |
|---|---|---|---|---|---|---|
| 81.03-6x2x2.N45 | 0.0004 | 6 | 2 | 2 | 6.4N | |
| 81.03-8x3x3.5.N35 | 0.0012 | 8 | 3 | 3.5 | 10N | |
| 81.03-10x4x5.N42 | 0.0025 | 10 | 4 | 5 | 20N | |
| 81.03-10x5x5.N45 | 0.0026 | 10 | 5 | 5 | 25N | |
| 81.03-10x7x3.N45 | 0.0009 | 10 | 7 | 3 | 4N | |
| 81.03-15x6x6.N42 | 0.007 | 15 | 6 | 6 | 48N | |
| 81.03-19x9x6 | 0.010 | 19 | 9 | 6 | 77N | |
| 81.03-60x6x30 | 0.620 | 60 | 6 | 30 | 1200N |
