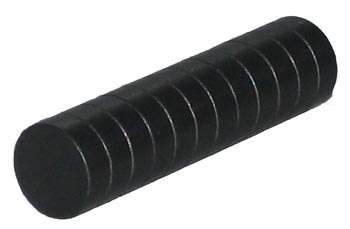

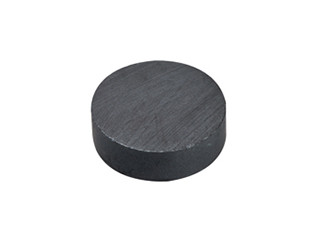

Aimant permanent cylindrique en ferrite type AF 01

Aimant Ferrite

Les aimants ferrites isotropes ou anisotropes sont des céramiques inoxydables de couleur brune,obtenues suivant le procédé de la métallurgie des poudres: pressage et frittage.
Le ferrite est un matériau dur mais sensible aux chocs. La force portante est optimale lorsque l'aimant est en contact avec une pièce en acier doux, propre et suffisamment épaisse.
Elle diminue pour les aciers alliés (fonte -30%), à cause d'un entrefer ou à cause d'une
élévation de température (-0.4% par degré à partir de 20°C).
Les aimants Ferrites ne sont pas usinables, on ne peut ni les couper ni les percer.
Le montage se fait par collage.
Aimanté suivant l'épaisseur

Utilisation :
- ILS
- Relai
- Capteur
- Fermeture
- Fixation

Température maxi d'utilisation :
- 200 °C
Densité :
- 4.8 gr/cm³
Résistance à la compression :
- 500 N/mm²
Induction max. en surface :
- 1500 G

Options :

Toutes dimensions sur demande

Libellé	Poids en kg	A	B	C
80.01-5x4	0.0005	5	4	0.82N
80.01-7x3	0.0007	7	3	1N
80.01-8x4	0.0008	8	4	1.7N
80.01-8x5	0.0012	8	5	1.8N
80.01-9x4	0.0015	9	4	2N
80.01-10x5	0.0022	10	5	3N
80.01-10x10	0.0044	10	10	5N
80.01-12x5	0.0023	12	5	3.2N
80.01-14x4	0.003	14	4	3.6N
80.01-15x3	0.0022	15	3	3.5N
80.01-16x4	0.0032	16	4	3.8N
80.01-18x4	0.004	18	4	4N
80.01-18x5	0.0055	18	5	4.5N
80.01-20x5	0.007	20	5	5N
80.01-20x10	0.014	20	10	8N
80.01-23x3	0.003	23	3	4N
80.01-25x5	0.006	25	5	6N
80.01-25x10	0.012	25	10	10N
80.01-27x10	0.035	27	10	12N
80.01-28x6	0.022	28	6	10N
80.01-28x10	0.040	28	10	13N
80.01-30x5	0.020	30	5	10N
80.01-30x10	0.038	30	10	15N
80.01-30x15	0.064	30	15	25N
80.01-40x7	0.045	40	7	19N
80.01-40x10	0.060	40	10	25N
80.01-50x10	0.080	50	10	25N
80.01-56x12	0.150	56	12	29N
80.01-70x15	0.280	70	15	71N
80.01-110x21	0.920	110	21	100N
