REF 83.03

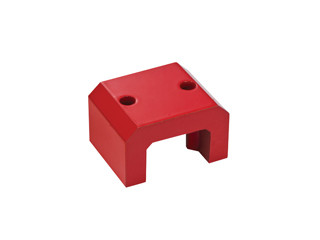

Aimant permanent U en alnico type AA 03
-
- Aimant alnico
-
- Aimant alnico
Les aimants Aluminium NIckel CObalt sont des pièces de fonderie qui offrent une bonne résistance mécanique ainsi qu’une induction élevée en circuit fermé.
La force portante est optimale lorsque l’aimant est en contact avec une pièce en acier doux, propre et suffisamment épaisse.
Elle diminue pour les aciers alliés (fonte –30%), à cause d’un entrefer ou à cause d’une élévation de température importante (-0.02% par degré C).
Surface : finition peinture rouge. Existe en aspect brut.
Elle diminue pour les aciers alliés (fonte –30%), à cause d’un entrefer ou à cause d’une élévation de température importante (-0.02% par degré C).
Surface : finition peinture rouge. Existe en aspect brut.
Les aimants ALNICO sont usinables, on peut les découper à la demande.
Le montage se fait par collage.
Aimant en U avec un côté pôle N et un côté pôle S
Le montage se fait par collage.
Aimant en U avec un côté pôle N et un côté pôle S
-
Utilisation :
- Montage
- Fermeture
- Fixation
-
Température maxi d'utilisation :
- 180/450 °C
-
Densité :
- 7.3 gr/cm³
Dimensions en mm
| Qté | Libellé | Poids en kg | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 83.03.22,2 | 0.018 | 22,2 | 7,9 | 11,3 | 6,35 | 3,3 | Force = 13N | |||
| 83.03.22 | 0.064 | 22 | 25 | 17 | 8 | 9 | 7 | Force = 30N | ||
| 83.03.30 | 0.070 | 30 | 20 | 20 | 15 | 11 | 5 | Force = 45N | ||
| 83.03.39 | 0.140 | 39 | 25 | 25 | 19 | 14 | 4,7 | Force = 90N | ||
| 83.03.45 | 0.209 | 45 | 30 | 30 | 22 | 17 | 5,2 | Force = 120N | ||
| 83.03.57 | 0.498 | 57 | 44,5 | 35 | 27,8 | 35 | 23 | 8 | Force = 180N | |
| 83.03.60 | 0.819 | 60 | 61,5 | 39,2 | 32 | 26 | 7 | Force = 250N | ||
| 83.03.70 | 0.906 | 70 | 57 | 41 | 35 | 41 | 25 | 8 | Force = 320N | |
| 83.03.79,6 | 1.570 | 79,6 | 82 | 54 | 38,5 | 47,6 | 36 | 9,5 | Force = 470N |
