Plateau magnétique à pôles fins simple sinus type EDM/SS
print
REF 12.08

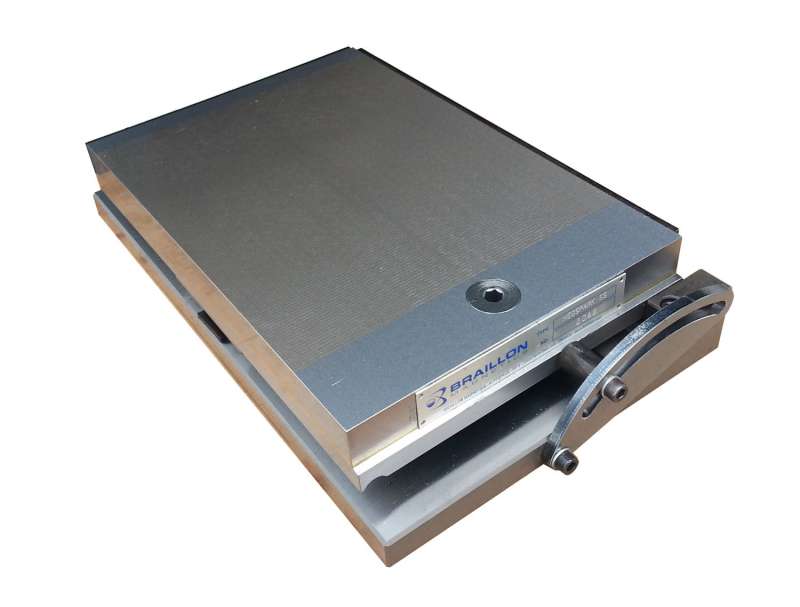

  • 12-08a-2023

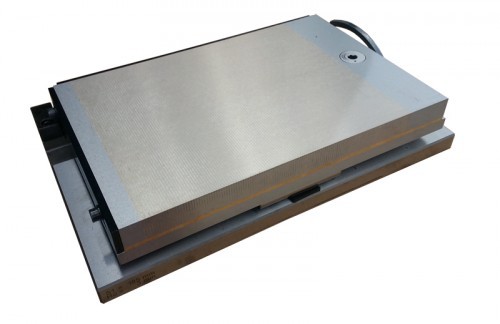

  • 12-08b-i-36147

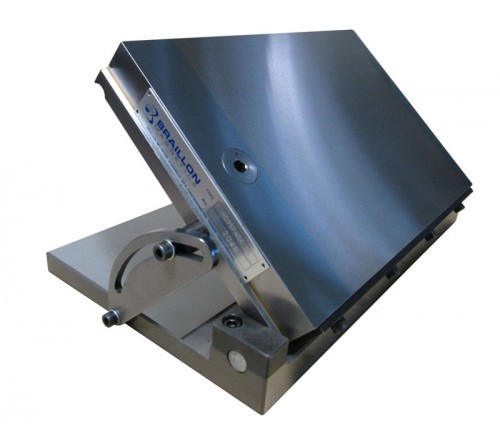

  • 12-08c-i-36149
12-08a-202312-08b-i-3614712-08c-i-36149

Plateau magnétique à pôles fins simple sinus type EDM/SS

    • Construction robuste
    • Construction étanche
    • Champ magnétique bas

. Base sinus en acier trempé à 60 HRC, brunie et rectifiée avec grande précision
. Hauteur surbaissée (axe monté sur plateau magnétique)
. Inclinaison suivant le grand côté
. Avec plateau magnétique Type PF2/EDM

livré avec:
- 1 clé
- réglettes longitudinale et transversale
- table sinus

  • Utilisation :
    • Electro Erosion (EDM)
  • Précision angulaire :
    • ± 5 sec
  • Parallélisme :
    • ± 0.005/100 mm
  • Force nominale :
    • 100 N/cm²
  • Pas Polaire :
    • 2 mm
  • Usure possible face active :
    • 8 mm
  • Hauteur de champ magnétique :
    • 4 mm
Options :
Inclinaison suivant le petit côté
Avec tout autre plateau magnétique sur demande
Adaptation pour système de palettisation : Erowa, 3R, Hirschmann, Vischer & Boli -…
trous oblongs de fixation sur la semelle
plateau magnétique bas sinus

Qté Libellé Poids en kg A B C D E F
12.08.25015015,025015065135290165
12.08.30015020,030015065135340165
12.08.30020028,030020065185340215
12.08.30030045,030030070285340340
indication_tableau_dessus
