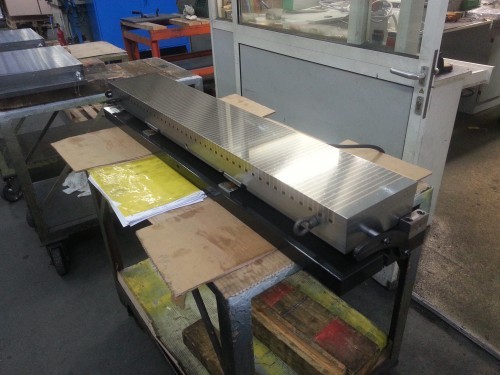

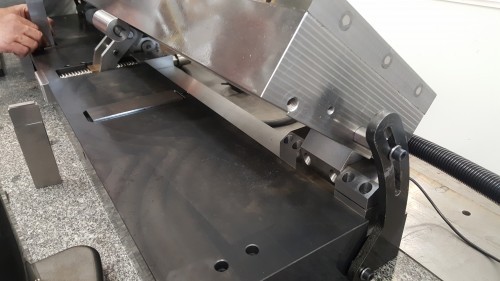

Plateau magnétique simple sinus type TYP EPEFINE/ SS

    • Construction robuste
    • Construction étanche

. Base sinus en acier trempé à 60 HRC, brunie et rectifiée avec grande précision
. Hauteur surbaissée (axe monté sur plateau magnétique)
. Inclinaison suivant le grand côté
. Avec plateau magnétique Type EPEFINE2/SS
Livré avec :
- 3, 6 ou 10 mètres de câble (longueur à choisir)
- Réglettes longitudinale et transversale
- Brides de fixation
- Anneaux de manutention

  • Utilisation :
    • Rectification
    • Electro Erosion (EDM)
    • Contrôle
  • Précision angulaire :
    • ± 5'' sec
  • Parallélisme :
    • ± 0.003/100 mm
  • Force nominale :
    • 110 N/cm²
  • Pas Polaire :
    • 5 mm
  • Usure possible face active :
    • 8 mm
  • Hauteur de champ magnétique :
    • 4 mm
Options :

Inclinaison suivant le petit côté
avec vis sans fin pour inclinaison

12-07-5-36284

Qté Libellé Poids en kg A B C D E F
12.07.5.45015055450150126-490165
12.07.5.30020055300200126-340220
12.07.5.40020072400200126-440220
12.07.5.50020090500200126-540220
12.07.5.600200106600200126-640220
12.07.5.600300158600300126-640320
indication_tableau_dessus
