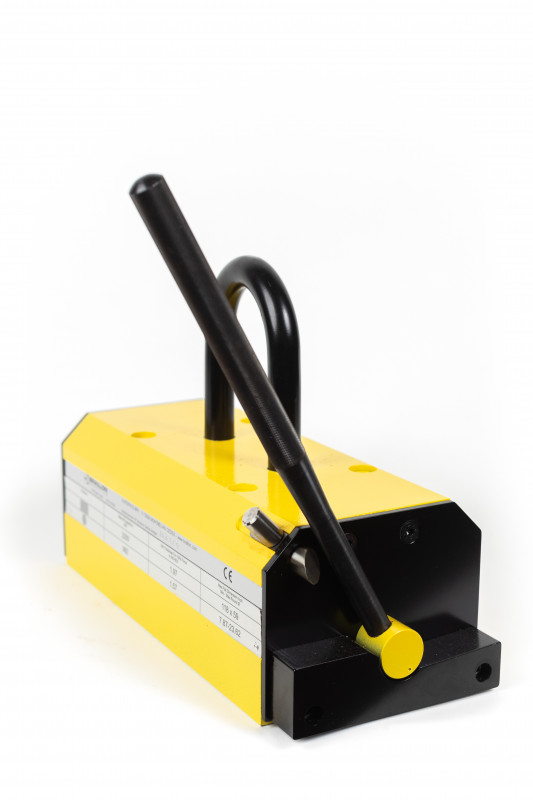

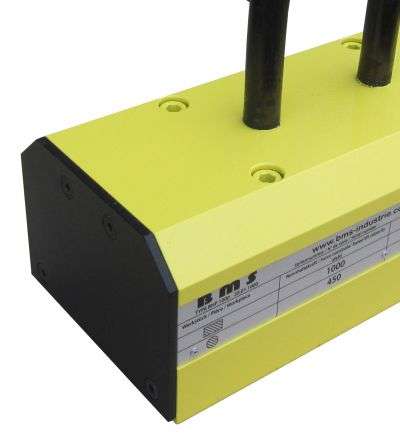

Porteur magnétique à aimants permanents type BHP
-
- Sûre
- Coefficient sécurité supérieur à 3
- Attraction augmentée à l'entrefer
- Conforme norme: EN13155
- Légère
-
- Sûre
- Coefficient sécurité supérieur à 3
- Attraction augmentée à l'entrefer
- Conforme norme: EN13155
- Légère
. Manutention de charges ferreuses.
. Permet la prise de pièces planes ou cylindriques.
. Fonctionnement optimisé à l'entrefer pour pièces brutes ou usinées.
. Coefficient de sécurité supérieur à 3.
. Circuit magnétique haute attraction à aimants Neodyme Fer Bore.
. Système avec commande marche/arrêt de très grande robustesse.
. Dispositif de sécurité par verrouillage mécanique
. Gamme complète de porteurs avec capacités nominales allant de 100 kg à 5000 kg.
. Permet la prise de pièces planes ou cylindriques.
. Fonctionnement optimisé à l'entrefer pour pièces brutes ou usinées.
. Coefficient de sécurité supérieur à 3.
. Circuit magnétique haute attraction à aimants Neodyme Fer Bore.
. Système avec commande marche/arrêt de très grande robustesse.
. Dispositif de sécurité par verrouillage mécanique
. Gamme complète de porteurs avec capacités nominales allant de 100 kg à 5000 kg.
-
Utilisation :
- Positionnement
- Montage
- Levage
- Manutention
- Fixation
- Transport
Pôles spéciaux pour pièces à géométrie complexes

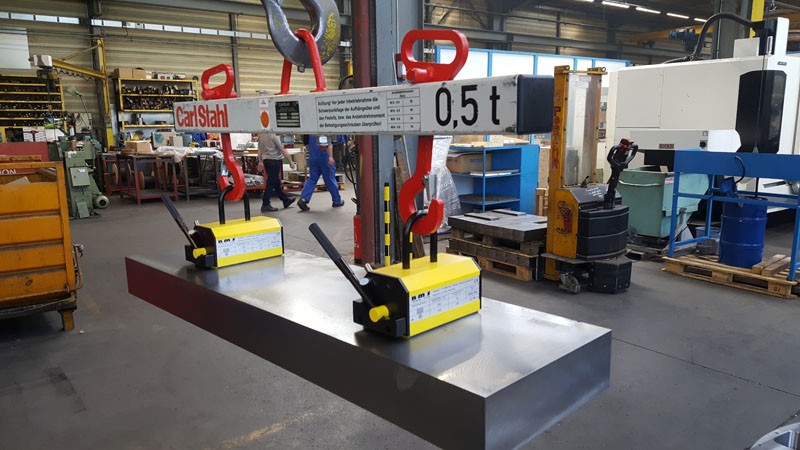

Palonnier pour plusieurs porteurs
Motorisation et automatisation
Palonnier pour plusieurs porteurs
Motorisation et automatisation
F = Force à plat/sur rond
G = Epaisseur mini force 100%
H = Diamètre
G = Epaisseur mini force 100%
H = Diamètre
Qté | Libellé | Poids en kg | A | B | C | D | E | F | G | H |
---|---|---|---|---|---|---|---|---|---|---|
20.01.N100 | 4,0 | 125 | 68 | 70 | 54 | 40 | 100/50daN | 15 | Ø 30-200 | |
20.01.N250 | 9,5 | 191 | 98 | 87 | 70 | 50 | 250/125daN | 25 | Ø 30-180 | |
20.01.N500 | 13,0 | 255 | 98 | 87 | 70 | 50 | 500/215daN | 30 | Ø 30-180 | |
20.01.N1000 | 31,5 | 321 | 140 | 109 | 105 | 65 | 1000/450daN | 50 | Ø 200-600 | |
20.01.2000 | 85,0 | 440 | 180 | 180 | 125 | 60 | 2000/800daN | 60 | Ø 200-400 | |
20.01.3000 | 175,0 | 545 | 225 | 215 | 150 | 75 | 3000/1200daN | 80 | Ø 200-400 | |
20.01.5000 | 490,0 | 565 | 370 | 221 | 150 | 80 | 5000/2400daN | 100 | Ø 200-400 |
